Kategorie: Pumpe/AID/CGM

DIY-Loop

Hybrid-Closed-Loop-Systeme, Marke Eigenbau, Teil 3: Welche DIY-Lösungen gibt es aktuell?

Heute geht es weiter mit Teil 3 unserer „Hybrid-Closed-Loop, Marke Eigenbau“-Artikelreihe. Wie angekündigt möchten wir euch im dritten Teil nun die aktuellen DIY-Lösungen vorstellen. Lest dazu zunächst auch:

Ein wichtiger Hinweis vorweg: Closed-Loop-Systeme, sprich vollautomatische Systeme, die wie eine künstliche Bauchspeicheldrüse funktionieren, sind in Deutschland noch nicht offiziell für Diabetiker zugänglich, wenn auch bereits sehr weit in der Entwicklung. Hybrid-Closed-Loop-Systeme der Marke Eigenbau entstehen in Eigenverantwortung technisch versierter Diabetiker! Alles geschieht auf eigene Verantwortung. Auch Ärzte dürfen einen nicht zum Verwenden eines solchen Systems raten. Man nutzt die Insulinpumpe beim DIY-Loopen anders als vom Hersteller vorgesehen. Deshalb kann man bei einem Systemversagen nicht den Pumpen- oder CGM-Hersteller zur Verantwortung ziehen. Dieses Haftungsproblem solltet ihr sehr ernst nehmen.

Aktuelle DIY-Lösungen im Überblick

Vielleicht habt ihr schon von OpenAPS, AndroidAPS oder LOOP im Zusammenhang mit DIY-Loopen gehört? Das sind die aktuellen DIY-Systeme, die wir euch heute vorstellen möchten. „APS“ ist übrigens die Abkürzung für „Artificial Pancreas System“ und bedeutet übersetzt „künstliche Bauchspeicheldrüse“.

OpenAPS

OpenAPS ist das Urgestein der Closed-Loop-Systeme. Es funktioniert nur mit einigen älteren Insulinpumpen-Modellen des Herstellers Medtronic. Der Algorithmus läuft auf einem Linux-basierten Mini-Computer. In der Anfangszeit kam hierbei häufig der RasperryPI zum Einsatz, später wurde vermehrt auf Intels Ein-Chip-System Edison gesetzt, der seit 2018 jedoch nicht mehr hergestellt wird. Da die alten Insulinpumpen von Medtronic eine proprietäre Funkverbindung nutzen, ist ein weiteres Stück Hardware erforderlich, um deren Funksignal in Bluetooth Low Energy zu konvertieren. Diese Hardware wird an den Mini-Computer angeschlossen.

Im Gegensatz zu den anderen in diesem Artikel vorgestellten Lösungen hat OpenAPS keine eigene Bedienoberfläche. Dennoch gibt es diverse Möglichkeiten, Daten zu visualisieren und Einstellungen vornzunehmen. Eine davon ist das Cloud-basierte Tool Nightscout. Dort können alle Daten in Echtzeit hochgeladen und dann auf einem beliebigen HTML-fähigen Endgerät dargestellt werden. Andersherum können auf der Web-Oberfläche von Nightscout wichtige Parameter wie der aktuelle Blutzucker-Zielwert geändert und über das Internet zu OpenAPS übertragen werden.

AndroidAPS

AndroidAPS basiert auf OpenAPS und nutzt den gleichen Algorithmus. Im Gegensatz zu OpenAPS ist hier jedoch kein Mini-Computer erforderlich, die Software läuft als App auf einem Android-Device. Da die unterstützten Insulinpumpen AccuCheck Combo, AccuCheck Insight und Dana R/RS Bluetooth zur Kommunikation nutzen, ist anders als bei OpenAPS keine weitere Hardware zur Signalumwandlung erforderlich. AndroidAPS ist somit ein sehr aufgeräumtes System, da neben Smartphone, Insulinpumpe und CGM-System keine weitere Hardware erforderlich ist.

Zukünftig soll AndroidAPS auch die Insulinpumpen von Medtronic unterstützen können, die derzeit mit OpenAPS nutzbar sind. Damit ist die Auswahl an Insulinpumpen für AndroidAPS-User sehr umfangreich. Zur Übertrag der CGM-Daten auf das Android-Device ist die zusätzliche App Xdrip+ erforderlich. Sie sammelt die Sensordaten, verarbeitet sie weiter und reicht die ermittelten Werte an AndroidAPS weiter.

LOOP

Loop ist das Closed-Loop-System für iOS. Sowohl der Algorithmus als auch die Bedienoberfläche werden als App auf dem iPhone zur Verfügung gestellt. LOOP unterstützt einige nicht mehr erhältliche Insulinpumpen von Medtronic und mittlerweile auch den OmniPod. Auch hier ist zusätzlich eine externe Hardware zur Umwandlung der Funksignale erforderlich, um die Kommunikation zwischen Smartphone und Insulinpumpe zu ermöglichen (der so genannte Riley-Link). Im Gegensatz zu AndroidAPS glänzt Loop mit einer schicken, aufgeräumten Bedienoberfläche. Dafür muss man aber auf einige fortgeschrittene Features verzichten, welche die beiden anderen genannten Systeme bieten.

Um die App auf dem iPhone installieren zu können, ist derzeit zwingend ein Apple Developer Account erforderlich, da sich der Anwender selbst mit Hilfe von Apple Xcode auf einem Mac einen Build erstellen muss. Besitzt man einen kostenlosen Apple Developer Account, muss dieser Build alle sieben Tage erstellt wird. Bei einer kostenpflichtigen Mitgliedschaft hingegen ist dies nur einmal im Jahr erforderlich.

Nun kennt ihr die aktuellen DIY-Lösungen der Hybrid-Closed-Loop-Systeme der Marke Eigenbau. In Teil 4 werde ich, Steff (www.diabetes-leben.com) einen Erfahrungsbericht darüber schreiben, wie sich das Loopen im Alltag für mich bewährt hat. Was gut lief, was vielleicht auch weniger gut… Bisher habe ich AndroidAPS testen können und aktuell nun auch Loop mit OmniPod.

, ,

Hybrid-Closed-Loop-Systeme, Marke Eigenbau, Teil 2: Welche Komponenten benötige ich?

Nach Teil 1 folgt nun… richtig ;), Teil 2 unserer Artikelserie „Hybrid-Closed-Loop-Systeme, Marke Eigenbau…“. Wir geben Antwort auf die Frage „Welche Komponenten benötige ich für ein Hybrid-Closed-Loop-System der Marke Eigenbau?“ In Teil 1 habt ihr ja bereits erfahren, was dieser Loop 😉 eigentlich ist, von dem jetzt alle sprechen. Damit haben wir zunächst erstmal etwas Licht ins Dunkel gebracht und setzen nun unsere Artikelserie fort. Ihr werdet heute erfahren, welche Komponenten für ein Hybrid-Closed-Loop der Marke Eigenbau erforderlich sind.

Ein wichtiger Hinweis vorweg: Closed-Loop-Systeme, sprich vollautomatische Systeme, die wie eine künstliche Bauchspeicheldrüse funktionieren, sind in Deutschland noch nicht offiziell für Diabetiker zugänglich, wenn auch bereits sehr weit in der Entwicklung. Hybrid-Closed-Loop-Systeme der Marke Eigenbau entstehen in Eigenverantwortung technisch versierter Diabetiker! Alles geschieht auf eigene Verantwortung. Auch Ärzte dürfen einen nicht zum Verwenden eines solchen Systems raten. Man nutzt die Insulinpumpe beim DIY-Loopen anders als vom Hersteller vorgesehen. Deshalb kann man bei einem Systemversagen nicht den Pumpen- oder CGM-Hersteller zur Verantwortung ziehen. Dieses Haftungsproblem solltet ihr sehr ernst nehmen.

Welche Komponenten benötige ich für ein Hybrid-Closed-Loop-System der Marke Eigenbau?

Auch wenn im alltäglichen Sprachgebrauch ein „Closed-Loop-System“ oft mit der Software gleichgesetzt wird, welche die Algorithmen bereitstellt, muss man eigentlich die Gesamtheit aller am Regelkreis beteiligten Komponenten beim Loopen betrachten. Grundsätzlich bestehen alle derzeit verfügbaren Do-It-Yourself (DIY)-Loop-Lösungen aus den gleichen Komponenten, und um genau die soll es heute gehen. Dazu haben wir eine Skizze angefertigt, welche die nötigen Komponenten veranschaulicht. Darunter findet ihr alle Komponenten beschrieben:

Hybrid Closed loop Marke Eigenbau: Woraus besteht ein Closed Loop System?
  1. Ein CGM-System zur Messung der Glukosewerte.
  2. Eine kompatible Insulinpumpe, die auf Basis der über die Software ermittelten Werte, die Insulinzufuhr zuschalten und senken kann.
  3. Optional eine Cloud-basierte Software, um die Daten den beteiligten Geräten und dem Anwender zur Verfügung zu stellen.
  4. Hardware zur Ausführung der Software, etwa ein Mini-Computer oder ein Smartphone.
    Loop-Software auf dem Smartphone, bestehend aus:
  5. Komponente zur Kommunikation mit dem CGM-System (in der Regel eigenständige Anwendung).
  6. Kernkomponenten: Algorithmus zur Berechnung der abzugebenden Insulinmenge auf Basis der gemessenen Glukosewerte und weitere Faktoren; Komponenten zur Kommunikation mit der Insulinpumpe und der Cloud.
  7. Bedienoberfäche zur Einrichtung, Visualisierung und für manuelle Eingriffe (6. und 7. sind bei den meisten Lösungen in einer Anwendung kombiniert).

Damit wisst ihr grundsätzlich, welche Komponenten für ein Hybrid-Closed-Loop der Marke Eigenbau erforderlich sind, allerdings noch nicht welche ihr für die einzelnen aktuellen DIY-Systeme benötigt, bzw. welche Lösungen es bisher überhaupt gibt und wie sie sich unterscheiden. Teil 3 unserer „Hybrid-Closed-Loop, Marke Eigenbau“-Serie folgt in Kürze und wird sich genau dieser Thematik widmen und euch einen Überblick darüber verschaffen.

, , , ,

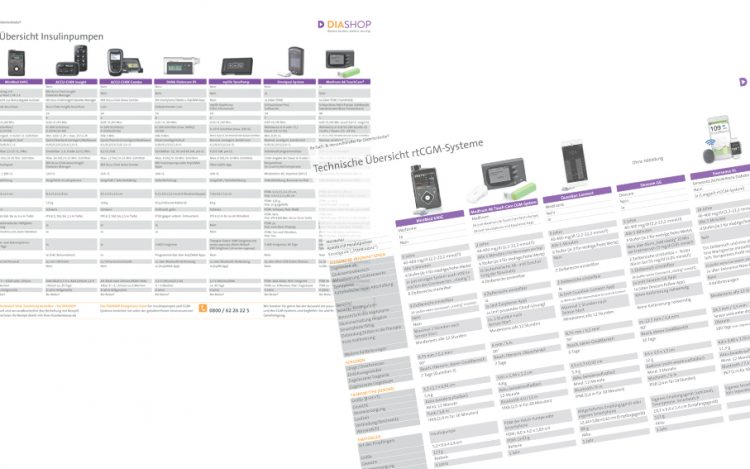

Übersichten Insulinpumpen und CGM-Systeme Wohin mit dem Sensor

Wo sollte ich den FGM- und rtCGM-Sensor platzieren?

Wo sollte ich meinen FGM-Sensor und rtCGM-Sensor platzieren? Muss ich mich an die Angaben des Herstellers halten, um genaue Messwerte zu erhalten? FreeStyle Libre soll laut Hersteller-Empfehlung nur auf den Oberarm platziert werden. Auch Hersteller von rtCGM-Systemen machen klare Angaben, wo die Systeme am Körper angebracht werden sollten, damit die Messgenauigkeit gewährleistet wird. Doch weichen Diabetiker auch gerne mal auf andere Körperstellen aus und fragten deshalb interessiert nach, ob die Messgenauigkeit nicht auch an anderen Körperstellen gegeben sei.

Hierzu wurde nun eine Studie durchgeführt bei der 23 Patienten mit Diabetes Typ 1 über einen Zeitraum von 14 Tagen jeweils drei Sensoren gleichzeitig trugen: am Oberarm, am Oberschenkel und am Bauch. Die Sensorwerte wurden dahingehend überprüft, wie sehr sie von den verschiedenen Körperstellen von kapillaren Glukosemessungen abwichen.

Dabei kam es zu folgenden Ergebnissen, die auf der Internetseite der Deutschen Diabetes Gesellschaft nachzulesen sind:

Messungen am Bauch mit FGM-System sind nicht ausreichend genau

„Die Vergleichswerte wurden anhand von 7-Punkte-Profilen bestimmt. Die mittlere Abweichung am Oberarm betrug 11,8 ± 12,0 % und 12,3 ± 13,8 % am Oberschenkel, die Messungen an den Extremitäten ergaben somit ähnliche Ergebnisse. Am Bauch waren die Werte jedoch deutlich schlechter, so Prof. Dreyer: Hier lag die Abweichung von den Blutglukosewerten bei 18,5 ± 18,4 %.

Zudem lieferten die Messungen am Bauch lediglich in 69,41 % der Fälle ausreichend genaue Werte, an Armen und Beinen waren 85 % der Gewebewerte ausreichend genau. Bisherige FGM-Systeme können daher nicht am Bauch getragen werden, so der Experte. Eine Platzierung am Oberschenkel wäre möglich – allerdings gingen die Sensoren dort in der Studie häufiger verloren.“

Quelle: Deutsche Diabetes Gesellschaft: https://www.deutsche-diabetes-gesellschaft.de/presse/diabetes-zeitung/ansicht/artikel/ddg-042019/wohin-mit-dem-sensor.html

Anders bei CGM-Systemen…

„Werden statt FGM Systeme zur kontinuierlichen Glukosemessung (CGM) eingesetzt, scheint die Situation jedoch eine andere zu sein. Das verdeutlicht eine Untersuchung, an der 88 Patienten mit Diabetes Typ 1 bzw. 2 teilnahmen, die ebenfalls pa­rallel drei Sensoren trugen. Hier waren jedoch zwei Sensoren am Bauch und ein Sensor am Arm platziert.

Verglichen wurden die Sensorenwerte mit kapillären Messungen mit Laborstandard. Bei dem CGM-System schien die Körperstelle, an der der Sensor positioniert war, keinen Einfluss auf die Messgenauigkeit zu haben: Die mittleren absoluten relativen Abweichungen an Bauch (9,6 ± 9,0 % bzw. 9,4 ± 9,8 %) und Arm (8,7 ± 8,0 %) variierten nicht signifikant.“

Quelle: Deutsche Diabetes Gesellschaft: https://www.deutsche-diabetes-gesellschaft.de/presse/diabetes-zeitung/ansicht/artikel/ddg-042019/wohin-mit-dem-sensor.html

Regelmäßig kalibrieren

Möglicherweise wird der Unterschied zwischen rtCGM- und FGM-Systemen auch die Kalibrierung sein, die bei vielen CGM-Systemen nötig ist. Damit können Messunterschiede ausgleichen werden, die subkutanes Fettgewebe im Messareal mit sich bringen, heißt es weiter in der Pressemitteilung der DDG. Außerdem wird unabhängig davon empfohlen, ob nun FGM oder CGM genutzt wird, regelmäßige Qualitätskon­trollen durchzuführen.

Interessant wäre nun doch noch ein Vergleich zwischen dem CGM-System Dexcom G6, dass keine Kalibrierung mehr benötigt und dem FGM-System Libre 2, oder? Aber wir sind neugierig ;): Welche Erfahrungen habt ihr bisher gemacht?

, , , , ,
Hautschutz und Fixierung Sensoren

Ergebnisse der Umfrage zum Thema Hautschutz und Fixierung bei CGM-/FGM-Sensoren

Wir danken euch herzlich für die rege Teilnahme unserer Umfrage zum Thema Hautschutz und Fixierung bei CGM- und FGM-Sensoren. Insgesamt haben 269 Diabetiker mitgemacht. An dieser Stelle präsentieren wir euch die Ergebnisse dieser Umfrage :).

Hier geht es zu den Ergebnissen der Umfrage zum Thema Hautschutz und Fixierung bei Kathetern und PatchPumpen (134 Teilnehmer).

Ergebnisse der Umfrage zum Thema Hautschutz und Fixierung bei CGM- und FGM-Sensoren

50 Prozent der 269 Umfrage-Teilnehmer tragen das FreeStyle Libre, 27 Prozent Dexcom, 12 Prozent das zugehörige CGM-System der Minimed 640 G, 7 Prozent Eversense, 4 Prozent Guardian Connect, 0,5 Prozent Medtrum A6 TouchCare.

Bei 51,9 Prozent sind laut unserer Umfrage schon einmal Hautprobleme mit dem Sensor(pflaster) aufgetreten.



45,8 Prozent von den Umfrageteilnehmern nutzen keine Produkte, die sie zum Hautschutz unter das Pflaster sprühen oder kleben. Cavilon Spray kommt unter denjenigen, die eines benutzen, am häufigsten zum Einsatz.

33,6 Prozent mussten schon mal einen Sensor aufgrund von Hautproblemen vorzeitig wechseln.

Nur 13,6 Prozent der an der Umfrage beteiligten Diabetiker geben an, dass das Pflaster der Sensoren gut hält. Als häufigster Grund für das Lösen des Pflasters wurden genannt: Hängenbleiben am Türrahmen und Schwitzen beim Sport – dicht gefolgt vom Schwimmen.

Wie viele Diabetiker fixieren den Sensor, damit er besser hält? Nur 38,8 Prozent der an unserer Umfrage beteiligten Diabetiker fixieren nicht. Die meisten nutzen, wenn sie fixieren, ein Tape dafür.

Wir wollten weiterhin von euch wissen, ob ihr ein Produkt zum Lösen des Pflasters verwendet und falls ja, welches. Die meisten nutzen keines. Am häufigsten wird von denjenigen, die eines nutzen, Babyöl und Dermasol Spray verwendet.
